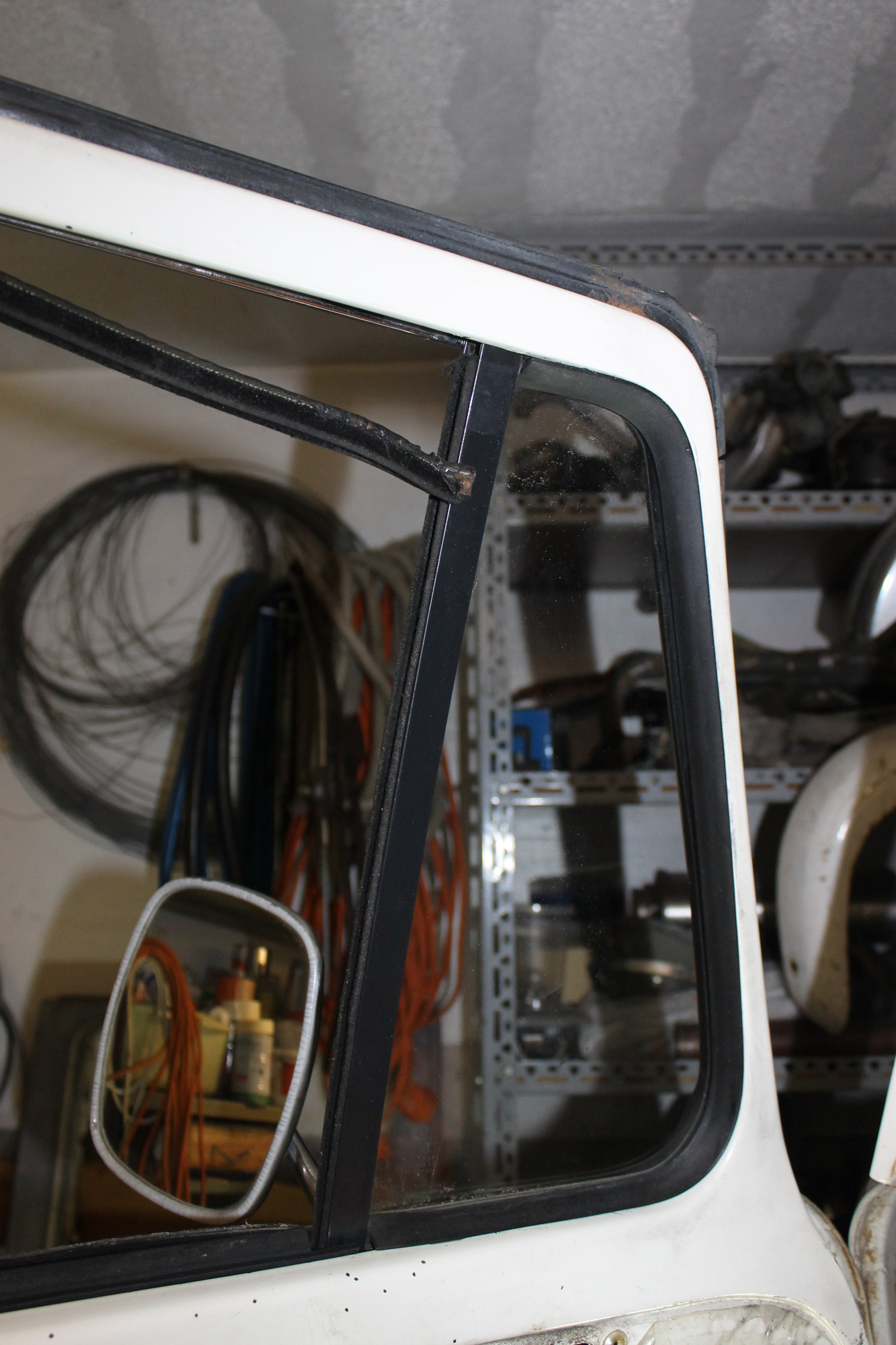

déflecteur fixe avant

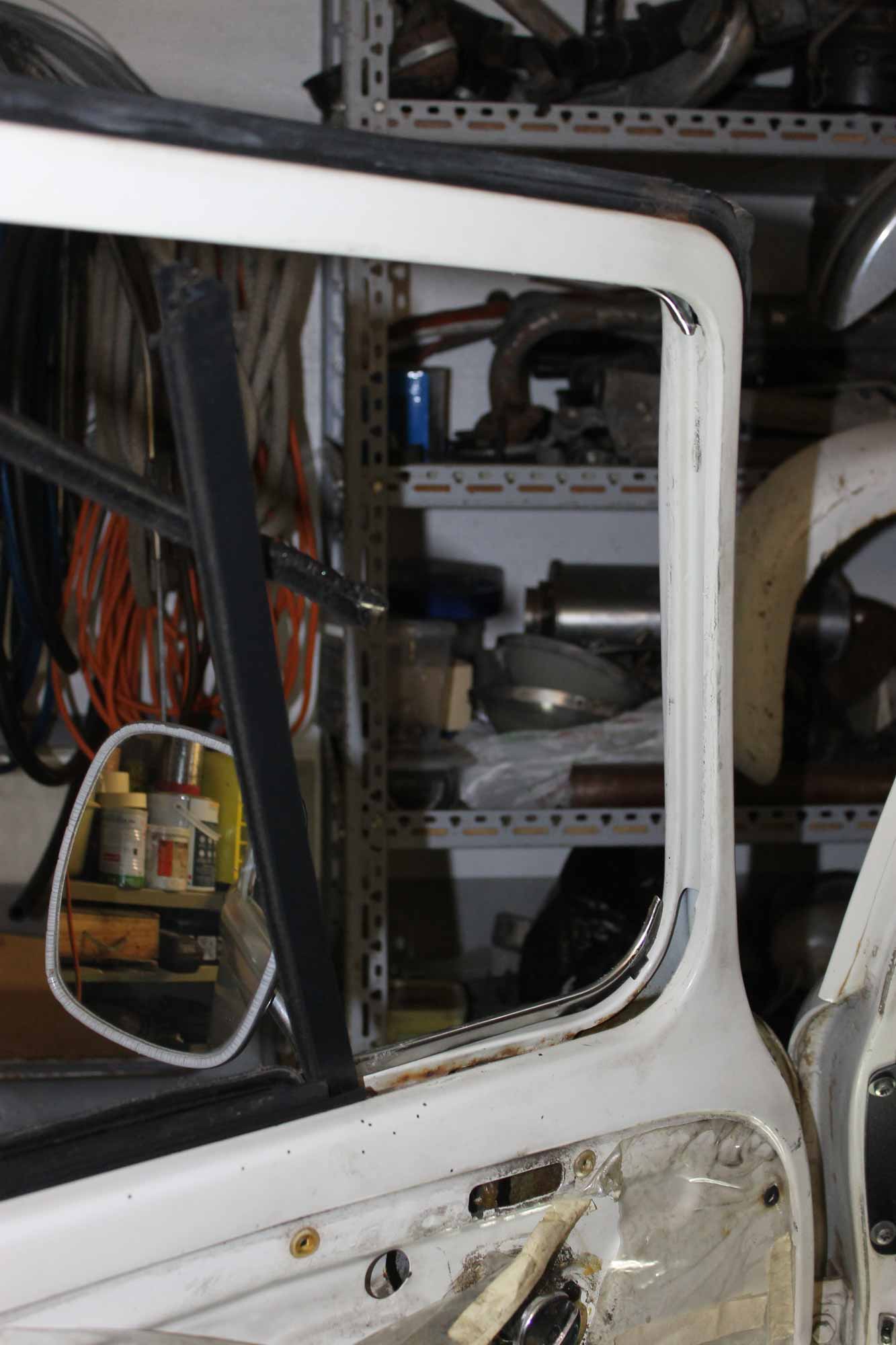

Déflecteur de combi, custode vw combi T2 démontage remontage

Démontage et remontage de déflecteur combi sur un combi volkswagen des années 70s !

déflecteur mobile montage
déflecteur mobile montage

Après avoir déclipsé le panneau de porte. Pour être à laisse je démonte la vitre et la laisse reposer au fond de la porte du combi.







vis dans le cadre de vitre
vis dans le cadre de vitre

En déclipsant le grand coulisseau au plus près du déflecteur combi on accède à une petite vis à tôle qui maintien la custode en haut de la porte.









vis dans la porte
vis dans la porte

Ensuite il suffit de dévisser un vis dans le porte avec une clé de 13 pour libérer le système complet.







En tirant la custode vers l’arrière de la porte, on parvient à la dégager et ainsi sortir vers le haut sont pied qui descende dans la porte. Normalement il suffit de procéder dans l’autre sens pour monter le déflecteur mobile avec son joint spécifique.

Sans oublier le petit coulisseau de vitre qui s’insère dans le pied de déflecteur.

défleteur fixe ou mobile

Déflecteur mobile versus déflecteur fixe de vw combi T2 baywindow

Pourquoi Volkswagen à monter des déflecteurs fixes sur les vw combi T2 ? Tous les possesseurs de combi baywindow savent bien que le déflecteur mobile est inégalable en plein été … quand il fait 32 degré Celsius dans le combi 🙂

André voulait un déflecteur sur son combi T2 surtout qu’il lui manquait ce déflecteur côté conducteur. Après lui avoir trouvé un déflecteur je me suis attaqué à la pause.

Dans un premier temps changer le loquet de déflecteur dont il manque l’essentiel pour verrouiller la vitre.

rivet déflecteur percé
rivet déflecteur percé

D’abord faire sauter les rivets, en commençant par celui du pivot haut avec une perceuse et un petit foret.









pivot de deflecteur combi
pivot de déflecteur combi

En dévissant la vis de maintien de l’axe pivot du déflecteur, on peut alors sortir la vitre et son cadre du cadre extérieur du déflecteur.







Libérer le loquet de déflecteur cassé

loquet démonté
loquet démonté

Puis vient le tour les 2 rivets du loquet, même punition avec un petit foret. Le loquet défectueux est démonté.









tombe pas en face
tombe pas en face

Par contre les trous du loquet neuf ne tombe pas vraiment en face. J’ajuste les 4 trous avec quelques coups de lime et j’utilise des rivets classique pour fixer le nouveau loquet de déflecteur de combi. Mais il est possible de se procurer les vrai rivets pour ce type de montage





rivet classique aplatis
rivet classique aplatis

Pour finir, il me reste à aplatir les rivets coté vitre avec un chasse. Sinon impossible de remonter la vitre du déflecteur de combi dans son cadre métallique.







rivet de déflecteur combi
rivet de déflecteur combi

Le rivet haut de déflecteur « s’aplatit » avec une simple pince. Une petite rondelle vient se loger entre les parties métalliques.







Cadre du déflecteur de porte avant de combi T2

cadre déflecteur à dérouiller
cadre déflecteur à dérouiller

Le cadre de déflecteur de combi nécessite de stopper la rouille avant que se soit trop tard. Avec un peu de papier de verre et d’un stoppeur de rouille le résultat est satisfaisant.









cadre déflecteur peint
cadre déflecteur peint

Un peu de graisse lors du remontage permettra de pérenniser ce déflecteur
