Archives par mot-clé : servo-frein

systeme complet frein combi t2

Combi highroof : servo-frein

Le high roof freine bien et droit mais l’assistance n’assiste pas ! pourtant elle a fonctionnée, pas longtemps certe. il me reste à vérifier le servo-frein.

j’avais changé quasiment tous les tuyaux qui relient le servo-frein à l’admission moteur, et l’assistance avait fonctionnée … sur 10 km après plus rien et la pédale de frein est bien dure.

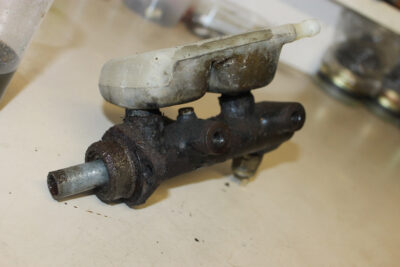

maitre-cylindre ATE origine
maitre-cylindre ATE origine

J’ai donc démonté le maître cylindre qui semble dans un triste état. C’est un modèle ATE mais qui à fait son temps. Il fuyait et était plein de rouille.

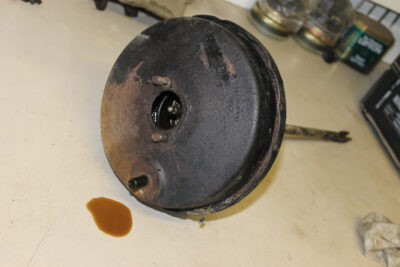

servo-frein combi vw
servo-frein combi vw

Le servo-frein est maintenu par 4 écrous sur sa platine soudée au train avant, la tige de poussée et son contre écrou ne voulant pas bouger, je l’ai désaccouplée de la pédale de frein en ôtant la goupille et l’axe qui traverse les 2 éléments.



La surprise : l’intérieur du servo-frein était plein de liquide de frein ! Par contre la membrane semblait encore remplir sa fonction, j’ai donc sorti tout le liquide de frein, nettoyé et traiter contre la rouille tout ces éléments.

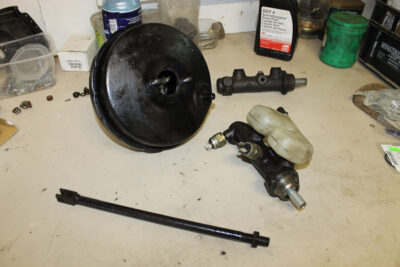

systeme complet frein combi t2
système complet frein combi t2

J’ai également nettoyé le bocal de liquide de frein et changer le maître cylindre avec servo frien du Combi pour un neuf.

Mais cela ne sera pas suffisant, car après remontage aucun amélioration de l’assistance au freinage …



J’ai donc du me rendre à l’évidence et remplacer le servo-frein par un neuf : servo-frein pour VW combi baywindow.

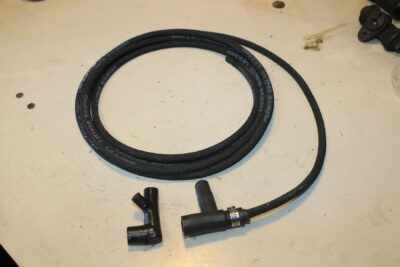

repartiteur prise aspiration freinage
répartiteur prise aspiration freinage

Le résultat est sans appel, une dernière réparation malgré tout sur le système de tuyau de d’aspiration au niveau du moteur. On y trouve un raccord en caoutchouc avec 3 sorties, ce raccord était en très mauvais état et ma réparation de fortune n’avait pas tenue. J’ai trouvé un raccord de moteur Type 4 à peu près équivalent qui a fait parfaitement l’affaire.







repartiteur prise aspiration freinage
répartiteur prise aspiration freinage

L’entrée gauche se connecte sur la pipe d’admission droite, l’autre entrée dans la tubulure en acier du système de prise d’air de l’assistance. La petite durite (3 mm) se branche sur la partie droite du filtre à air.

Combi Flat4bug : frein et controle technique

Les freins du combi étaient un peu mous ! et la pédale de frein assez dure !

j’ai donc changé les durites de l’assistance au freinage :

  • celle entre le servo-frein et le tube acier qui cours sous le plancher du combi high roof
  • et celle à l’autre bout de la conduite en acier vers la prise le tuyau acier de prise de dépression du moteur.

Le changement à été radical, la pédale devenue souple était assistée par le servo-frein. Le freinage avait retrouvé du mordant et moi le sourire. Par contre sur ce modèle de servo-frein, il y a une durite qui part de l’avant du servo-frein, puis elle est relié à un tube acier qui cours le long du passage roue gauche pour entrer dans l’arrière de l’aile gauche ?!? Je vais la changer prochainement, ayant vendu mon dernier mètre de durite à Séb … j’attends la prochaine livraison :-).

Tout content de moi je part au vide-grenier le dimanche, je rentre le soir : le high roof freine bien, cool. Le lendemain prise de rendez-vous avec le contrôleur technique, 16h00 parfait il y a de la place. Je descend au shop et la … les freins tire à droite, m….

Le contrôleur m’annonce un déséquilibre trop important à l’avant ! Zut moi qui pensait avoir mal réglé les mâchoires arrières. Sans ça j’avais le contrôle OK.

Bon rien de grave j’ai enfin pu réaliser le changement de carte grise tout est en ordre, et l’assurance arrêtera de me demander le certificat d’immatriculation définitif (et ne me menacera plus de mettre fin à l’assurance du high roof)

perceuse a colonne

entretoise et servo-frein : adaptation

perceuse a colonne
perceuse à colonne
2 mm en moins
2 mm en moins

 L’ entretoise du kit Creative Enginering à subit un sort peu enviable ! Méthode du bourrin : j’ai utilisé une petite meule et une perceuse à colonne pour augmenter le diamètre interne. J’ai donc gagné les 2 millimètres (36 mm à 38 mm) qu’ils me manquaient pour insérer le maître cylindre dans cette fichue entretoise. Le travail d’usinage est très grossier mais le résultat satisfaisant, en bourrant bien avec de la graisse l’entretoise sera calée. L’ensemble est guidé et positionné par les 2 boulons du servo-frein.

L’assemblage est « quasiment parfait » !

maitre cylindre entretoise
maître cylindre et son entretoise
kit servo-frein combi split

servo-frein pour combi split : montage

tige de poussée frein
tige de poussée frein

Le montage du servo-frein pour combi n’est aussi simple qu’il n’y parait, pas plug and play !

D’abord la tige de poussée entre la pédale de frein et le servo frein : un coté de la tige a un filetage interne qui a rouillé suite à un stockage un peu long dans mon garage (du moins c’est que je pense). Je ne pouvais la visser qu’à 30 % de la longueur disponible, de fait elle était trop longue et donc  impossible de la monter entre la pédale de frein et le servofrein.

Puis en mesurant encore le tout je me suis aperçu que même vissée à fond elle serait toujours trop longue ! Elle m’obligeait à souder le support du servo-frein 25 mm plus en arrière par rapport au train avant. j’aurai pu rallonger le support de 25 mm mais à force le maître cylindre va se retrouver au niveau du quatre à plat … Bref j’ai coupée la tige de poussée en 2, je l’ai raccourci de 2 cm puis ressoudée.

J’ai également intercalé un écrou sur chaque boulon du servo-frein, entre ce dernier et son support à souder, j’ai  gagné environ  5 mm … maintenant la tige de poussée est à la bonne longueur tout en ayant suffisamment de filetage de chaque côté pour le réglage.

tige de poussée coupée
tige de poussée coupée
tige soudée servo-frein
tige soudée servo-frein

















support servo-frein a souder
support servo-frein à souder

J’ai donc monté à blanc le mastervac et la tige pour positionner le support à souder de manière à ce que rien ne touche ces nouvelles pièces. J’ai pris des mesures et des repères dans tous les sens pour être sur de bien positionner le support avant de souder. Je l’ai ensuite pointé puis nouveau montage  à blanc pour être sûr que les câbles de freins à main, d’embrayage, et le renvoi d’angle de la direction passent sans toucher le servo-frein.

J’ai tout de même démonté les tuyaux rigides de frein, les 2 qui relient le maître cylindre aux étriers de freins avant. j’ai d’ailleurs ensuite reformé les tuyaux rigides et ce n’est pas une mince affaire. Le résultat n’est pas beau mais cela fonctionnera.

maitre cylindre avec servo frein
maitre cylindre avec servo frein

Ensuite j’ai rencontré un autre de problème de taille : le diamètre du maître cylindre fait 2 mm de plus que l’entretoise qui sert à le monter sur le servofrein … misère !  diamètre du maître-cylindre 38,38 mm et diamètre  de l’entretoise 36,38 mm. Pour bien faire je devrai faire usiner l’entretoise avec un tour … c’est décevant mais bon le plug and play ça n’existe pas !

et pour ne pas mourir idiot : le site de Prof Auto l’assistance au freinage.

kit servo-frein combi split

servo-frein pour combi split

Voila une nouvelle évolution pour mon kombi: le kit servo-frein pour combi commercialisé par creative-engineering !

kit servo-frein combi split
kit servo-frein pour combi split

Dans ce kit on trouve :

  • un servo-frein pour combi
  • son support à souder sur le train avant
  • la tige de poussée
  • durite de servo-frein
  • l’entretoise entre servo-frein et maître cylindre
  • la tigre de poussée
  • un raccord prise d’air à l’admission
  • le tuyau de dépression

Il faut tout de même ajouter un maître cylindre de baywindow pour servo-frein bien sur.

  1. Notice servo-frein support
    Notice servo-frein support

    Première tâche souder le support du servo-frein pour combi sur le train avant du combi entre les 2 tubes renfermant les barres de torsion et la graisse. Tiens et la graisse alors ! va t’elle résister à la température de soudure ? Par précaution, il faudra penser à graisser le train avant de reprendre la route.

  2. Notice servofrein maitre cylindre
    Notice servofrein maitre cylindre

    Ensuite monter le servo-frein pour combi et le maître cylindre pour vérifier que rien ne gène en fonctionnement, à cet endroit on trouve la crémaillère de direction CE, les câbles de frein à main, d’embrayage et d’accélérateur. Il me reste à vérifier que mon bocal de liquide frein double circuit se monte bien sur le nouveau maître cylindre.

  3. Pipe admission combi vw
    Pipe admission combi vw

    Pour terminer, trouver le meilleur passage pour le tuyau de dépression jusqu’à la pipe d’admission ou ce trouve la prise de dépression (mon 1600cc provenant d’un baywindow la prise existe déjà)







Commentaire du vendeur : « Résultat impressionnant proche d’un freinage d’une voiture moderne si vous avez déjà des freins à disque. » cool j’ai déjà les disques donc à vérifier !

Pour l’instant avec les freins à disque de baywindow et le maître cylindre double circuit (sans ce dernier la répartition du freinage avant arrière ne se fait pas), le combi freine droit avec une excellente efficacité ! Combien de fois je suis parti sur le côté avec les freins à tambours. Pour réaliser un freinage d’urgence avec des freins à tambours, il vaut mieux que ces derniers soient bien équilibrés pour obtenir le même mordant à droite comme à gauche.

Le servo-frein devrait amener un confort de freinage car il est tout de même nécessaire de monter sur la pédale de frein pour trouver du mordant, j’exagère un peu mais je pense que le servo-frein rendra plus agréable le freinage du Combi.

au travail …
