Cela faisait un moment que je rassemblais les pièces pour troquer la boite à trompettes et réducteurs pour un boite de Cox à cardansLe cardanLe cardan (ou plus précisément le joint de Cardan) est un dispositif mécanique qui permet la transmission d'une rotation angulaire entre deux arbres dont les axes géométriques concourent en un même point. (ou plus précisément le joint de CardanLe cardan (ou plus précisément le joint de Cardan) est un dispositif mécanique qui permet la transmission d'une rotation angulaire entre deux arbres dont les axes géométriques concourent en un même point.) est un dispositif mécanique qui permet la transmission d'une rotation angulaire entre deux arbres dont les axes géométriques concourent en un même point..
Mais la boite du combiLe Combi Volkswagen ou Volkswagen Type 2 ou Transporter ou encore VW bus est la deuxième ligne de véhicule à moteur présentée par le constructeur automobile allemand Volkswagen, en 1950. fait vraiment un drôle de bruit qui s’amplifie avec le temps. Un gros CLANG quand j’arrache le combiLe Combi Volkswagen ou Volkswagen Type 2 ou Transporter ou encore VW bus est la deuxième ligne de véhicule à moteur présentée par le constructeur automobile allemand Volkswagen, en 1950. de sa position statiqueLa statique, ou mécanique statique, est la branche de la physique qui étudie les systèmes mécaniques au repos dans un repère galiléen. en première.
Après démontage du moteurLe moteur à explosion est un moteur à combustion interne principalement utilisé pour la propulsion des véhicules de transport et pour une multitude d'outils mobiles ainsi que pour de nombreuses installations fixes., des tambours et freins; le réducteur de droite a un jeu important, on pourrait croire qu’il manque une dent en exagérant. Je n’ai pas envie de démonter et réparer les réducteurs du combi …
Le moteurLe moteur à explosion est un moteur à combustion interne principalement utilisé pour la propulsion des véhicules de transport et pour une multitude d'outils mobiles ainsi que pour de nombreuses installations fixes. à besoin de nouvelles boites de chauffage et d’un nouveau pot d’échappement moins bruyant et moins fatigué. Pour le reste il tourne comme une horloge donc « patouche » !

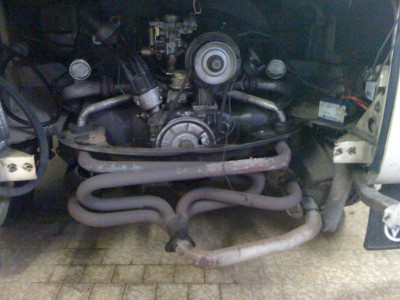

Moteur de combi vw

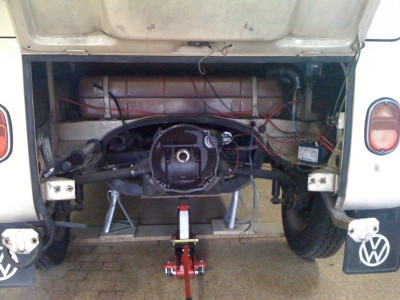

Boite de vitesse à réducteurs
Forcément j’ai craqué pour le Kit IRS creative-engineering avec de nouveaux supports de boite à souderLe soudage est une technique d'assemblage permanent qui établit une continuité de nature entre les pièces soudées. en lieux et place de ceux d’origine.

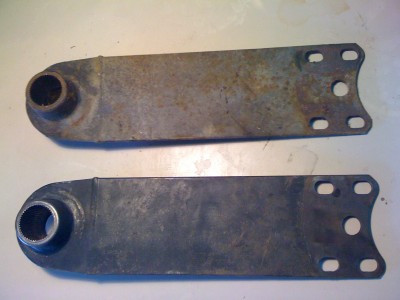

Les lames de suspensionLes suspensions sur un véhicule, sont les éléments permettant de relier les masses non suspendues (typiquement la roue, les systèmes de freinage, d'entraînement de roue, etc) aux masses suspendues (typiquement le châssisLe châssis automobile est la structure rigide à laquelle tous les éléments constituant un véhicule terrestre sont fixés., le moteur et tous les composants du véhicule fixés au châssisLe châssis automobile est la structure rigide à laquelle tous les éléments constituant un véhicule terrestre sont fixés.)., les bras obliques, les moyeux, tambours et frein de BayWindows:

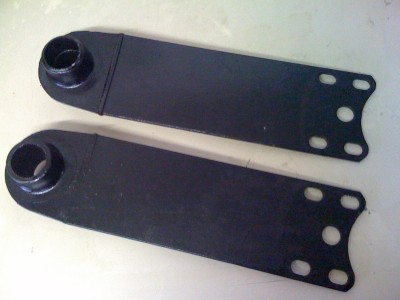

J’ai nettoyé les lames à la brosse métallique puis un coup d’antirouille Ferrose, ce qui leur donne un aspect peint en noir !
Lames de suspension de baywindows
Lames de suspension de baywindows

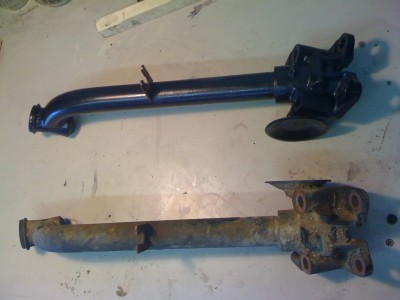

Même travail sur les bras obliques :

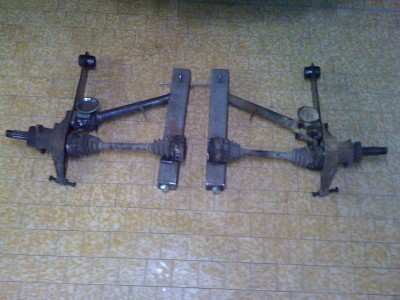

un petit « montage à blanc » pour vérifier l’essentiel des pièces nécessaires au montage IRS :
il me manque 2 boulons de fixationUn système de fixation est l'application d'une ou plusieurs techniques permettant de rendre solidaire deux ou plusieurs pièces d'un assemblage. des bras obliques sur les cornes de châssis,
mais aussi 2 rondelles pour rattraper le jeux du joint homocinétiqueUn joint de transmission ou accouplement mécanique est un système mécanique composé de plusieurs pièces mobiles les unes par rapport aux autres, ou déformables, qui permet l'entraînement mutuel de deux pièces tournantes dont les axes de rotation occupent des positions relatives variables pendant le fonctionnement. En d'autre termes, c'est une liaison qui permet de transmettre la rotation d'un axe à un autre axe mobile par rapport au premier. de cox une fois monté sur l’arbre de transmissionUn arbre est un organe mécanique transmettant une puissance sous forme d'un couple et d'un mouvement de rotation. La forme cylindrique de cet organe est à l'origine de son nom. de BayWindows.
Bras oblique de baywindows
Kit IRS préparation
